鋁型材輸送線：主要是負責鋁型材生產出來后初級處理的設備，這里初級處理包括對鋁型材的輸送、牽引、調直、定尺、鋸斷等。該設備的使用會使鋁型材的生產變得方便、高效率，能更好的滿足生產的需要。
鋁型材輸送線根據不同的生產需要由如下幾種系列：
型號Type | YW-HS26M | YW-HS32M | YW-HS38M | YW-HS45M | YW-HS52M |
用電功率 | 50 | 65 | 80 | 100 | 150 |
皮帶規格 Pad Size | 60*10 | 60*10 | 80*10 | 80*10 | 100*10 |
傳動軸Drive Shaft(mm) | 40 | 40 | 50 | 50 | 50 |
成品鋸床切料規格 Specification of Finishing Sawing Machine Cutting Material | 600*120 | 600*150 | 800*180 | 800*200 | 1000*250 |
鉗口夾料規格Jaw Size(mm) | 120*80 | 160*120 | 160*150 | 180*180 | 350*250 |
拉直機最大拉力 (T) Max Pull Force of Stretcher | 20 | 30 | 40 | 50 | 80 |
最大定尺長度Max Gauge Length | 7000 | 7000 | 8000 | 10000 | 14000 |
外形尺寸 長×寬×高 Handling System Size(mm) | 26000X6000 | 32000X6000 | 38000X7000 | 45000X8000 | 52000X12000 |
擠壓機中心高 Extrusion Press Center Height | 850 | 850 | 850 | 850 | 850 |
總重 Total Weight(T) | 18 | 22 | 28 | 35 | 60 |

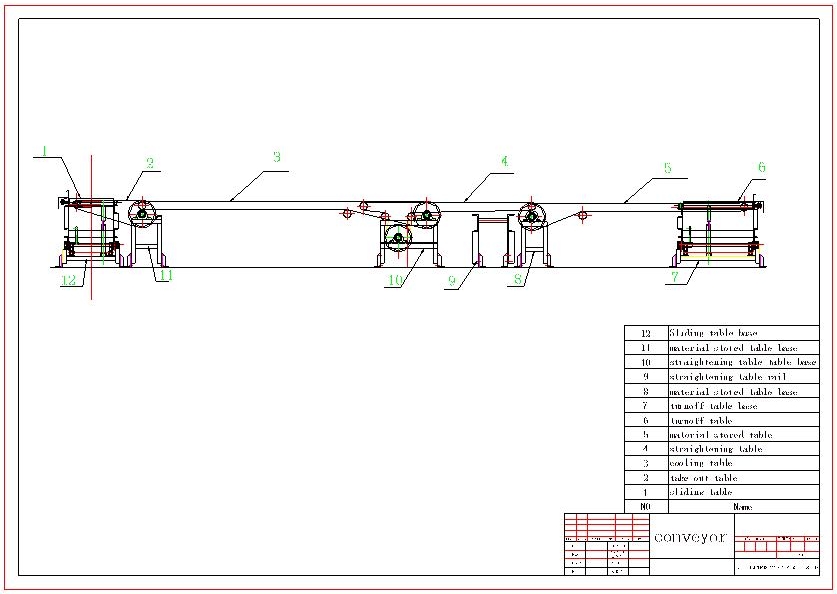

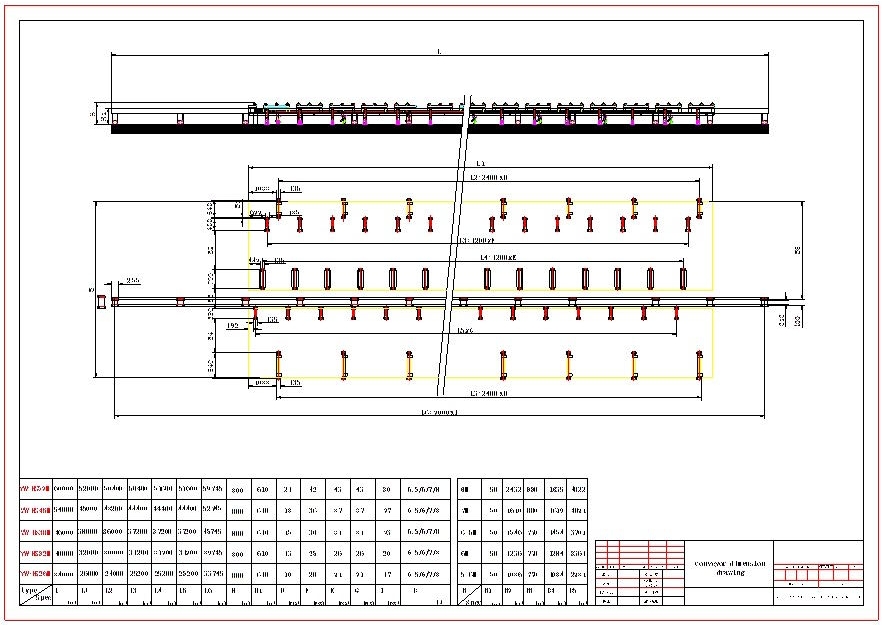

下面是輸送線的整體布局圖和剖面圖：
